电子负载EL 9000 B-15U/24U系列

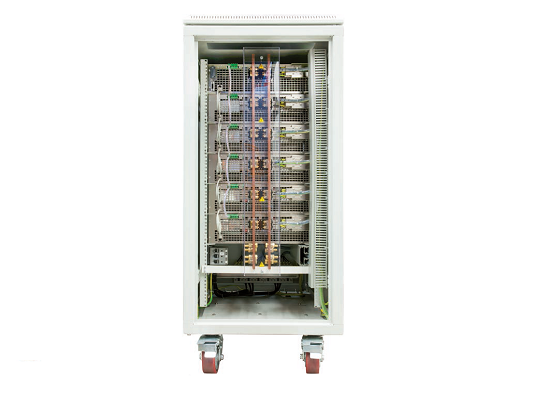

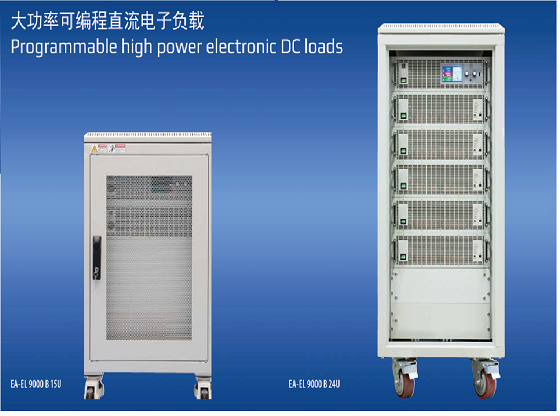

新系列电子负载EA-EL 9000 B 15U 与 EA-EL 9000B 24U，是EA-EL 9000 B系列大功率型号装于可移动19“机柜组成的。因此会有20组不用的配置，形成不同的功率级别。一个机柜系统可被当作一个扩大功率的单机负载，在具有EA-EL 9000 B系列标准型号的基本特性外，也有手动操作与远程控制。本系列供有两种机柜尺寸，15U或24U，根据型号不同，可配3至6台负载。有些型号通过重装，增加另外一台负载，则可扩展更大功率。这些机柜有可锁定后门与前门，以及四个可固定的脚轮。机柜系统可完全配置好出货，待安装到指定位置后即可使用。

产品描述
产品详情

主要技术参数：

1.宽范围输入电压90...264 V;

2.多个额定功率级;

3.压级：80 V, 200 V, 360 V, 500 V, 750 V;

4.电流高达3060 A;

5.预配置，预连线，即可可安装;

6.基于EA-EL 9000 B系列电子负载;

7.真实函数发生器;

8.内置USB与模拟接口;

9.可选接口模块插槽，适合Profinet, Profibus,CAN, CANopen, RS232, Ethernet, ModBus，TCP;

10.支持SCPI与ModBus指令;

11.彩色TFT触摸屏。

型号	P峰值	PMAX @ 21°C	PMAX @ 35°C	电压	电流	阻值
Model	P峰值	PMAX @ 21°C	PMAX @ 35°C	Voltage	Current	Resistance
EA-EL 9080-1530 B 15U	21.6 kW	0...13.5 kW	0...10.8 kW	0...80 V	0...1530 A	0.005...1.6666 Ω
EA-EL 9200-630 B 15U	18 kW	0...13.5 kW	0...10.8 kW	0...200 V	0...630 A	0.0266...85 Ω
EA-EL 9360-360 B 15U	16.2 kW	0...13.5 kW	0...10.8 kW	0...360 V	0...360 A	0.09...30 Ω
EA-EL 9500-270 B 15U	10.8 kW	0...10.8 kW	0...10.8 kW	0...500 V	0...270 A	0.1667...55.666 Ω
EA-EL 9750-180 B 15U	10.8 kW	0...10.8 kW	0...10.8 kW	0...750 V	0...180 A	0.4...120 Ω
EA-EL 9080-2040 B 24U	28.8 kW	0...18 kW	0...14.4 kW	0...80 V	0...2040 A	0.0038...1.25 Ω
EA-EL 9200-840 B 24U	24 kW	0...18 kW	0...14.4 kW	0...200 V	0...840 A	0.02...7 Ω
EA-EL 9360-480 B 24U	21.6 kW	0...18 kW	0...14.4 kW	0...360 V	0...480 A	0.0675...22.5 Ω
EA-EL 9500-360 B 24U	14.4 kW	0...14.4 kW	0...14.4 kW	0...500 V	0...360 A	0.125...41.75 Ω
EA-EL 9750-240 B 24U	14.4 kW	0...14.4 kW	0...14.4 kW	0...750 V	0...240 A	0.3...90 Ω
EA-EL 9080-2550 B 24U	36 kW	0...22.5 kW	0...18 kW	0...80 V	0...2550 A	0.003...1 Ω
EA-EL 9200-1050 B 24U	30 kW	0...22.5 kW	0...18 kW	0...200 V	0...1050 A	0.016...5.6 Ω
EA-EL 9360-600 B 24U	27 kW	0...22.5 kW	0...18 kW	0...360 V	0...600 A	0.054...18 Ω
EA-EL 9500-450 B 24U	18 kW	0...18 kW	0...18 kW	0...500 V	0...450 A	0.1...33.4 Ω
EA-EL 9750-300 B 24U	18 kW	0...18 kW	0...18 kW	0...750 V	0...300 A	0.24...72 Ω
EA-EL 9080-3060 B 24U	43.2 kW	0...27 kW	0...21.6 kW	0...80 V	0...3060 A	0.0025...0.833 Ω
EA-EL 9200-1260 B 24U	36 kW	0...27 kW	0...21.6 kW	0...200 V	0...1260 A	0.0133...4.6666 Ω
EA-EL 9360-720 B 24U	32.4 kW	0...27 kW	0...21.6 kW	0...360 V	0...720 A	0.045...15 Ω
EA-EL 9500-540 B 24U	21.6 kW	0...21.6 kW	0...21.6 kW	0...500 V	0...540 A	0.0833...27.833Ω
EA-EL 9750-360 B 24U	21.6 kW	0...21.6 kW	0...21.6 kW	0...750 V	0...360 A	0.2...60 Ω
