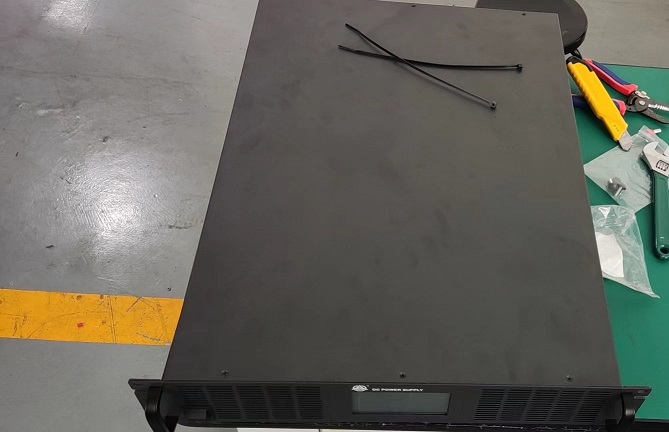

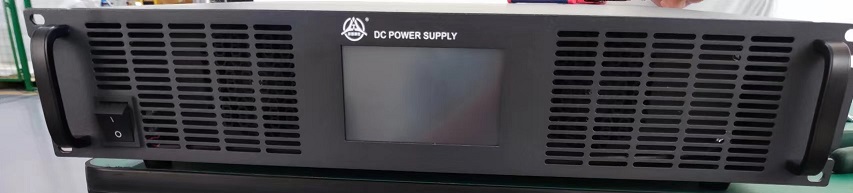

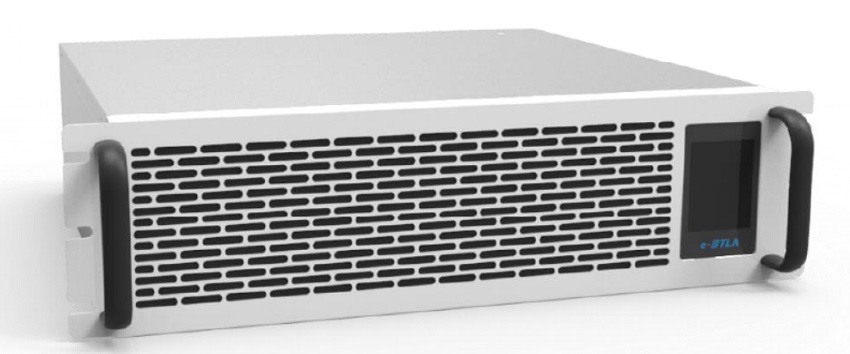

双向AC/DC变流器模块采用模块化设计，采用先进控制算法实现多机并联，并机系统功率等级覆盖30KW～1MW。该模块兼具LCD本地监控与EMS系统远程调度功能，具备优良的负载适应性及电网适应性，同时独立风道设计使其有效应对各种复杂应用环境，系统运行更安全、可靠、经济、环境适应性更强。

2.1 产品特点

? 交流侧PF值为±1，提升带载能?；

? 模块采?我司专利技术实现能量双向流动；

? 正反向?缝切换；

? ?动态响应，满载切换时间低?10ms；

? ?功率密度，体积?，重量轻；

? 触控显?屏操作控制，简洁直观；

? 模块化设计，易于维护，便于扩容；

? 对外接?丰富，配合离并?切换装置及隔离变压器接?；

? 可直接与BMS交互；

? ?可靠防护性能，耐?低温、潮湿、盐雾等恶劣环境；

? 采?交错并联技术，减?纹波电流；

? 多维度智能?扇调节技术，降低功耗和噪?；

? DSP设计，实现全数字化控制；

三级休眠机制，超低待机损耗。

序号	运行模式	说明
1	DC恒流	直流恒流源运行模式(电流参数设置为负值表示为恒流充电模式)
2	DC恒压	直流恒压源运行模式
3	DC恒功率	直流恒功率运行模式(功率参数设置为负值表示为恒功率充电模式)
4	DC-CCCV	直流恒流恒压运行模式（首先以恒流模式运行,到达设定电压后,以恒压模式运行。电流参数设置为负值表示为首先以恒流充电模式运行）
5	DC恒阻	直流恒电阻运行模式
6	AC恒功率	交流侧恒功率运行模式
7	内阻测试	电池内阻测试(根据设定的电流脉冲幅值大小和时间长度,计算出电池内阻;电流参数设置为负值表示为充电内阻测试)
8	独立逆变	交流侧220V 50HZ恒压运行。
9	BMS-CCCV	适用于带BMS通信的电池，首先以BMS给定的电流恒流运行,到达BMS给定的电压后,以恒压模式运行。
10	内置项目	当进行复杂的测试项目或适配BMS通信协议时需使用此模式，具体操作请联系厂家技术人员。

工作温度范围	°C	-20℃~+45℃
工作湿度范围	%RH	<+95	Relative humidity, non-condensing
存储温度	°C	-40 ~ +55
存储湿度	%RH	0 ~ +95	Relative humidity, non-condensing
冷却方式	-	强制风冷
海拔高度	m	3000	/
防护等级	-	IP20
噪音	dB	＜70
