TOS9300 系列是可对电子设备/电子元件进行多种安全测试的电气安全标准测试多功能分析仪。安全测试种类包括耐电压试验,绝缘电阻测试、接地导通测试、泄漏电流测试(接触电流测试、保护导体电流测试、患者泄漏电流测试)、局部放电测试。由于机型结构以必要的测试组合为准,因此1台可充分应对各类安全测试。最适合用于研究开发设备,质量保证测试及标准认证机构的测试设备,生产线的设备.
主要技术特点:

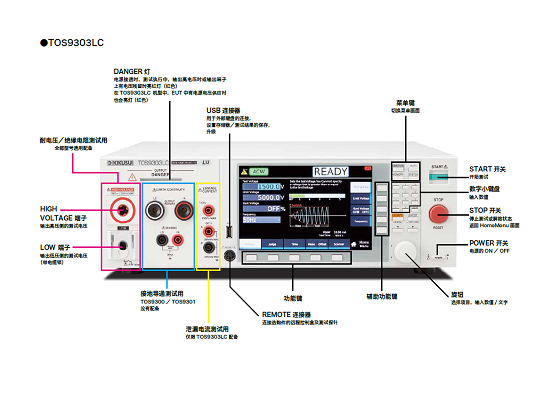

1.多功能综合机型(TOS9303LC);
2.可使用带局部放电功能机型进行绝缘诊断(TOS9301PD);
3.通过新开发的放大器可实现最大40A 的AC/DC
双方接地导通测试(搭载接地导通试验功能型号);
4.可设置绝缘击穿检测的灵敏度;
5.AC5kV/100mA、DC7.2kV/100W 的耐电压测试功能;
6.可进行接触电流/ 保护导体电流/ 患者泄漏电流测试(TOS9303LC);

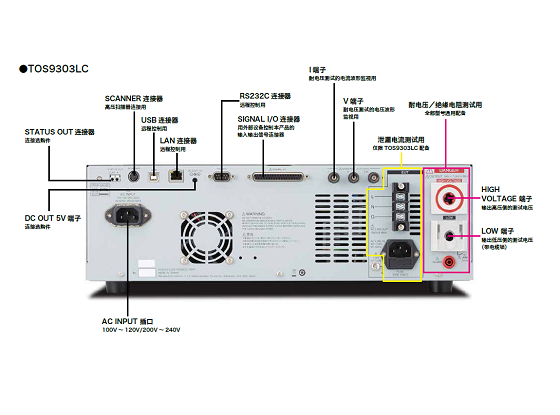

7.LAN/USB/RS232C
标准配备;
8.用高可见度彩色液晶显示器,显示各测试的测量值及标准概要等;

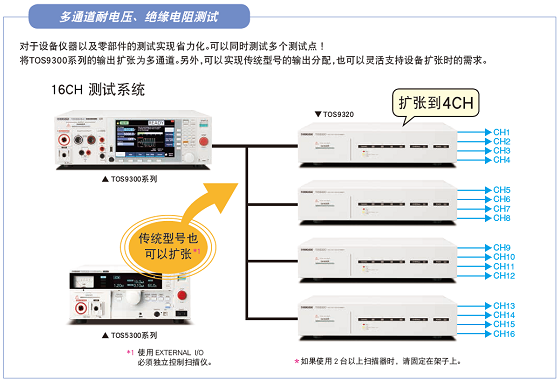

9.高电压扫描器可以自行分配测试仪的输出,也可与本公司传统型号耐电压/绝缘电阻测试仪“TOS5300 系列等”连接使用(TOS9320)。
型号名称
|
AC耐压
|
DC耐压
|
绝缘电阻
|
接地导通
|
泄露电流
|
局部放电
|
TOS9300
|
0.050
kV ~ 5.000 kV
|
-
|
备注1
|
-
|
-
|
-
|
TOS9301
|
0.050
kV ~ 7.200 kV
|
备注1
|
-
|
-
|
-
|
TOS9301PD(开发中)
|
-
|
-
|
-
|
-
|
研发中
|
TOS9302
|
-
|
-
|
3.0A ~ 42.0 A AC/DC
|
-
|
-
|
TOS9303
|
0.050
kV ~ 7.200 kV
|
备注1
|
-
|
-
|
TOS9303LC
|
备注1
|
A,B,C,D,E,F,G,
H,I,J,PCC-1,PCC-2测量回路网
|
-
|
TOS9320
|
-
|
-
|
-
|
-
|
-
|
备注1:负极:0 Vdc ~
-1.2 kVdc,正极:0 Vdc ~ 7.5 kVdc
0.001 MΩ ~ 100.0 GΩ(在最大额定电流1mA 至5nA 的范围)
