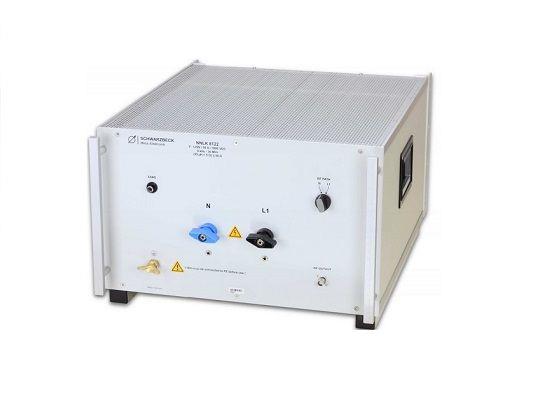

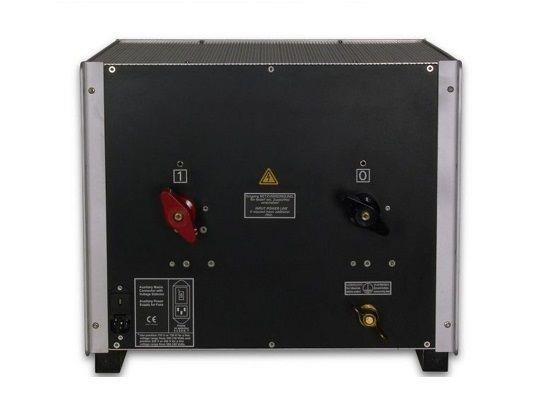

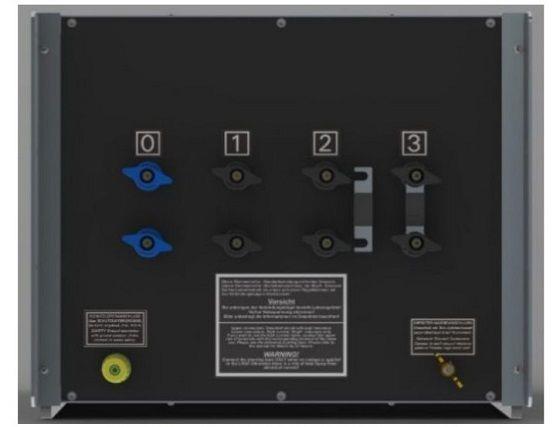

德国Schwarzbeck公司生产的NNLK812x系列LISN,完全符合CISPR 16-1-2要求,最大连续电流可选16A到400A,电源可以是单相或者三相,电源频率可以是直流,交流50Hz/60Hz或者400Hz ,测试时LISN被串接在被测设备电源进线处。它在给定频率范围内,为骚扰电压的测量提供标准规定的50欧姆负载阻抗,并使被测设备与电源相互隔离。
主要技术参数:
型号
|
NNLK8121
|
NNLK8122
|

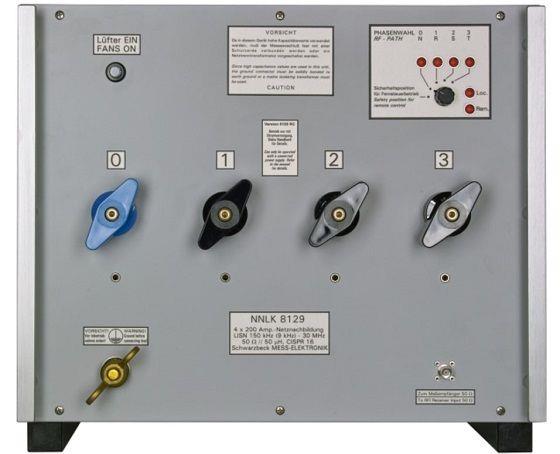

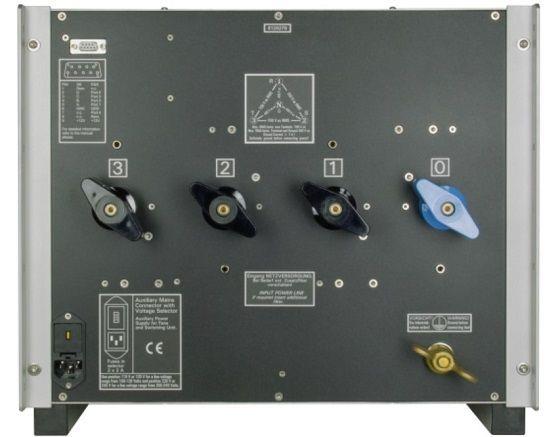

NNLK8129
|

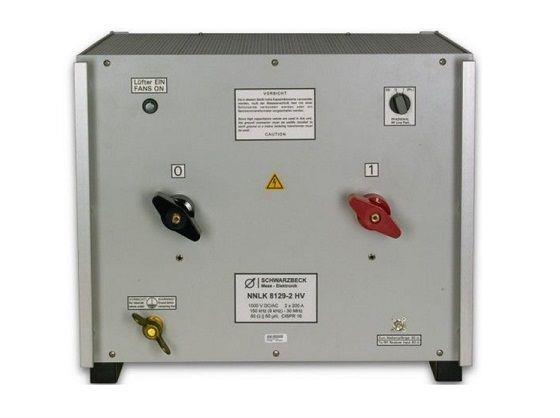

NNLK 8129-2 HV
|
频率范围
|
9KHz-30MHz
|
9KHz-30MHz
|
(9 kHz) 150
kHz - 30 MHz
|
(9 kHz) 150
kHz - 30 MHz
|
模拟阻抗
|
(50 μH + 5 Ω )
|| 50 Ω
|
最大电流
|
三相4*50A(100*A)
|
单相50A
|
三相4*200(300)A
|
单相2*200(300)A
|
最大电压
|
250 VAC 50/60
Hz,400 VDC
|
1000 VDC
750 VAC 50/60 Hz
|
250 VAC 50/60
Hz,400 VDC
|
400/700VAC,630VDC
|
满足标准
|
CISPR 16-1-2
|
连接接收机
|
50ΩBNC连接器
|
