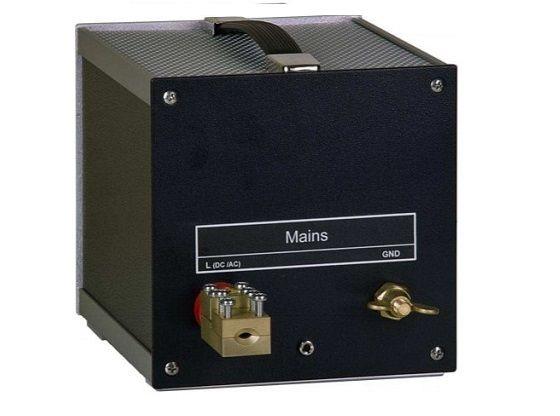

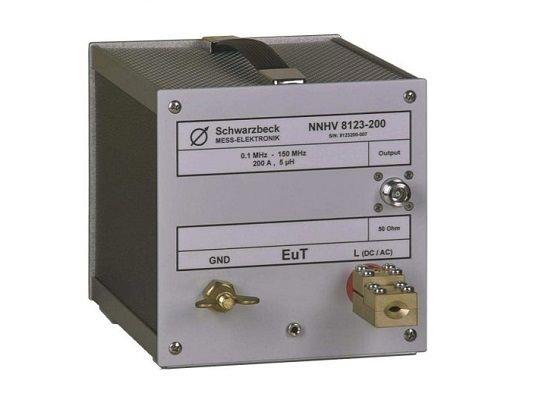

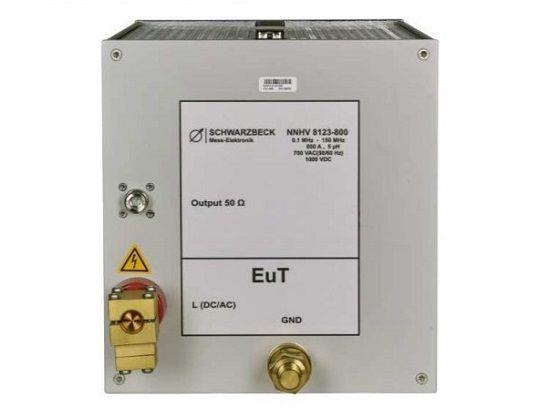

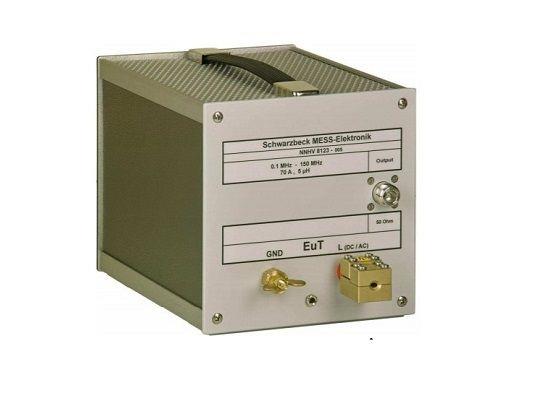

NNHV 8123系列非对称单路人工电源网络(AMN),主要用于依据CISPR 25 ed4或BMW GS 95025-1,测量屏蔽电缆的电磁干扰,频率范围0.1–150 MHz 。NNHV 8123也可以用于大电流注入(BCI)测试。NNHV 8123一般成对放在屏蔽盒HVSE 8600内,两个NNHV 8123分别用于测量HV+和HV-。
主要技术参数:
型号
|
NNHV 8123
|
NNHV 8123-200
|
NNHV 8123-400
|
NNHV 8123-800
|
频率范围
|
0.1 - 150 MHz
|
模拟阻抗
|
(5 μH + 1 ?) || 50 ? ±10 %
|
最大连续电流
|
70A
|
200A
|
250A
|
800A
|
最大短时电流
|
100A
|
280A
|
500A
|
1000A
|
最大电压
|
700Vrms 50Hz/60Hz,300Vrms/400Hz
|
满足测试
|
CISPR25 Ed. 4 or BMW GS 95025-1
|
连接接收机
|
50Ω N型连接器
|
