低压直流人工电源网络NNBM 8124系列

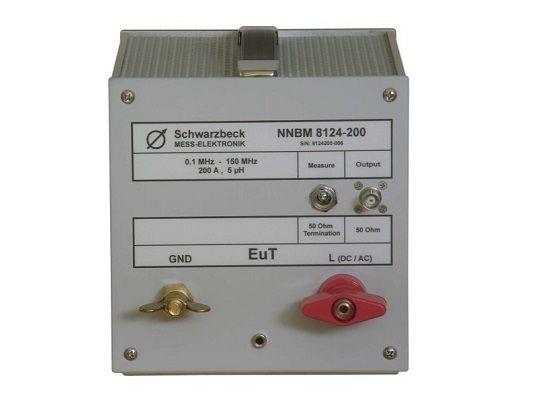

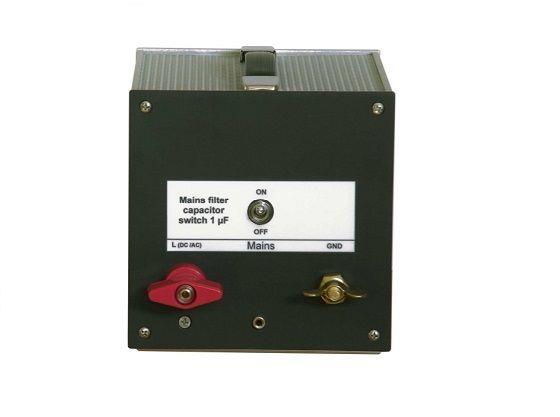

NNBM 8124系列非对称单路人工网络（AN），主要用于测量汽车电子骚扰电压，频率范围0.1–150 MHz 。NNBM 8124也可以用于大电流注入（BCI）测试或按照标准ISO 7637-2的瞬态发射测试。EUT连到前面板的翼状接线端,电源接线端在后面。

主要技术参数：

型号	NNBM 8124	NNBM 8124-200	NNBM 8124-400
频率范围	0.1 - 150 MHz	0.1 - 110 (150) MHz	0.1 - 110 (150) MHz
模拟阻抗	(5 μH + 1 ?) \|\| 50 ? ±10 %
最大连续电流	70A	200A	250A
最大短时电流	100A	280A	500A
最大电压	500VDC,250VAC 50/60Hz,130VAC/400Hz	1000VDC,700VAC 50Hz/60Hz,300VAC/400Hz	1000VDC,700VAC 50Hz/60Hz,300VAC/400Hz
满足测试	CISPR 25 and ISO 7637-2 and for BCI-Testing
连接接收机	50Ω,BNC或N连接器
