主要特点
??频率范围介于 8 kHz 至 1 GHz、3 GHz 或 6 GHz
??出色的单边带 (SSB) 相位噪声:1 GHz、20 kHz 偏移时< –134 dBc(测量值)
??极低的宽带噪声:15 MHz < f ≤ 6 GHz、30 MHz 偏移时< –153 dBc(典型值)
??超高输出功率:1 GHz 时为 34 dBm(测量值)

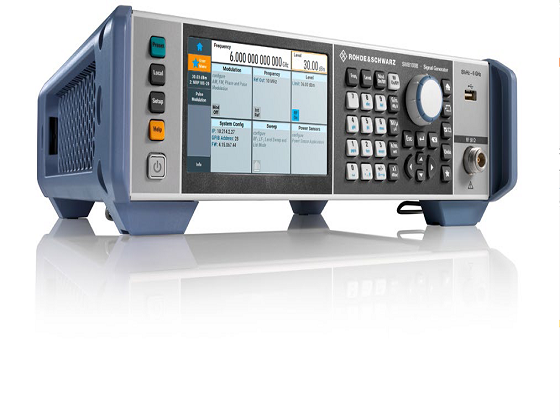

??小巧紧凑,2 HU,宽度为 14.25"
??先进的 5" 大触摸屏图形用户界面
卓越的信号质量
??极低的 SSB 相位噪声:1 GHz、20 kHz 偏移时< –134 dBc(测量值)
??极低的迫近 SSB 相位噪声:< –94
dBc(测量值);f = 1
GHz,偏移值为 10 Hz
??极低的宽带噪声:15 MHz < f ≤ 6 GHz、30 MHz 偏移时< –153 dBc(典型值)
??极低的非谐波信号分量:1 GHz 时 < –76 dBc(规定值)
出色的输出功率
??R&S?SMBB-K31 高输出功率选件可提供 28 dBm(1 GHz时,测量值)和 24 dBm 6 GHz(时,测量值)的输出功率 – 通过激活码简单激活即可
??配备额外的 R&S?SMBB-B32 超高输出功率选件后,还可提供 34 dBm(1 GHz 时,测量值)和 31 dBm(6 GHz时,测量值)的超高输出功率
最纯净的 1 GHz 参考输出

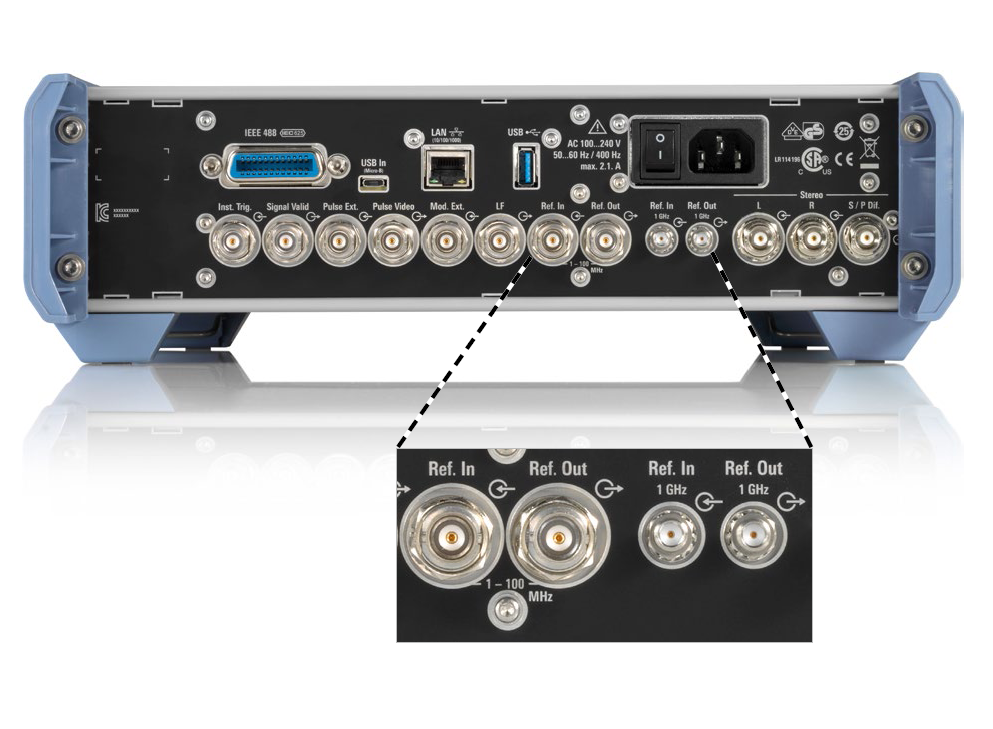

除射频输出之外,R&S?SMB100B 还具备单独的 1 GHz 参考输入和输出。相较于 10 MHz 参考信号,1 GHz 参考信号

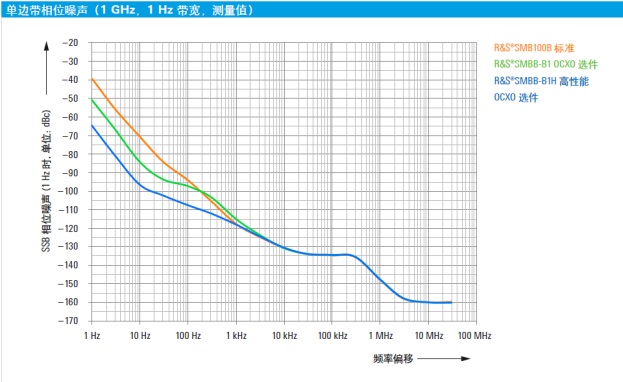

可以为多个级联仪器的输出信号提供更好的相位稳定性。此1 GHz 参考信号的 SSB 相位噪声如下图所示。
