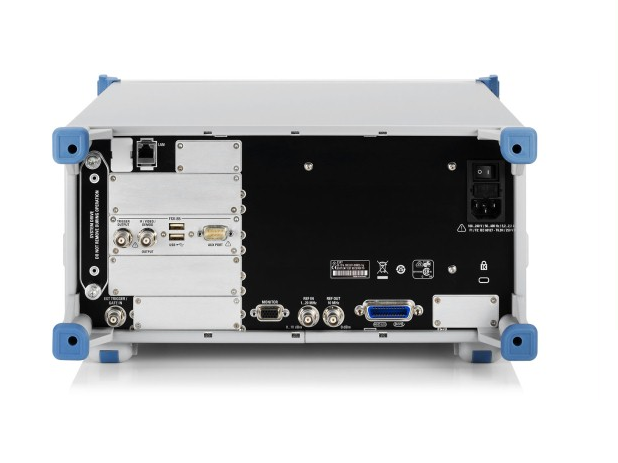

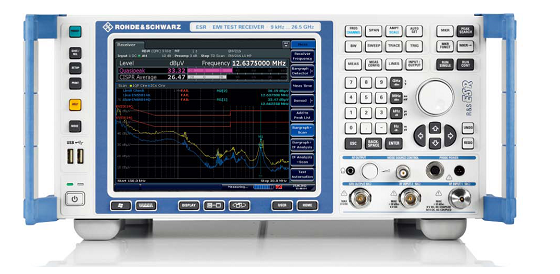

基本单元
|
|
频率
|
|
频率范围
|
ESR3
|
9 kHz到3.6 GHz
|
|
|
带ESR-B29选件
|
10 Hz到3.6 GHz
|
|
|
ESR7
|
9 kHz到7 GHz
|
|
|
带ESR-B29选件
|
10 Hz到7 GHz
|
|
|
ESR26
|
9 kHz到26.5 GHz
|
|
|
带ESR-B29选件
|
10 Hz到26.5 GHz
|
|
电平
|
|
最大射频电平 (CW)
|
射频衰减 ≥10 dB；射频前置放大器关闭
|
30 dBm (= 1 W)
|
|
射频衰减 ≥10 dB；射频前置放大器开启
|
23 dBm (= 0.2 W)
|
|
最大脉冲电压
|
射频衰减 ≥ 10 dB
|
|
|
输入1
|
150 V
|
|
输入2
|
450 V
|
|
最大脉冲能量
|
射频衰减 ≥ 10 dB；10 μs
|
|
|
输入1
|
1 mWs
|
|
输入2
|
20 mWs
|
|
1 dB压缩点
|
射频衰减0 dB；射频前置放大器和预选器关闭
|
+3 dB 归一化
|
|
中频和分辨率带宽
|
|
|
分析仪模式 (频谱跨度 ≥10 Hz) 和接收机模式
|
10 Hz到10 MHz (-3 dB) 采用1/2/3/5/10步长
|
|
|
分析仪和接收机模式
|
200 Hz，9 kHz，120 kHz
(-6 dB),1 MHz (脉冲带宽)
|
|
|
在分析仪和接收机模式中带R&S.ESR-B29选件
|
10 Hz到100 kHz (-6 dB) 步长
|
|
预选器
|
在分析仪模式中可以被关闭
|
16 路固定滤波器
|
|
前置放大器
|
可以被开启/关闭
|
1 kHz到7 GHz，20 dB增益，归一化
|
|
测量时间
|
分析仪模式 (扫描时间)
|
频谱跨度= 0 Hz： 1 μs到16 000 s
频谱跨度≥ 10 Hz (扫描)：1 ms到16 000 s
频谱跨度≥ 10 Hz (FFT)：7 μs到16 000 s
|
|
接收机模式 (步进频率扫描
|
50 μs到100 s (每频率)
|
|
接收机模式 (时域扫描)
|
50 μs到100 s (每个子区域)
|
|
频率步长
|
接收机模式 (步进频率扫描)
|
最小1 Hz
|
|
接收机模式 (时域扫描)
|
0.25 x 中频带宽
|
|
检波器
|
接收机模式
|
最大峰值、最小峰值、准峰值、有效值、平均值、带仪表时间常数的平均值 (CISPR AV)、有效值-平均 (CISPR-RMS)
|
|
显示平均噪声电平 (DANL)
|
接收机模式，归一化，平均检波器 (AV)，射频衰减0 dB，终端负载50 Ω
|
|
|
|
前置放大器关闭
|
|
|
|
30 MHz < f < 1 GHz，带宽120 kHz
|
< 8 dBμV
|
|
|
1 GHz < f < 3.6 GHz，带宽1 MHz
|
< 20 dBμV
|
|
|
3.6 GHz < f < 26.5 GHz，带宽1 MHz
|
< 26 dBμV
|
|
|
前置放大器开启
|
|
|
|
30 MHz < f < 1 GHz，带宽120 kHz
|
< –3 dBμV
|
|
|
1 GHz < f < 3.6 GHz，带宽1 MHz
|
< 9 dBμV
|
|
|
3.6 GHz < f < 26.5 GHz，带宽1 MHz
|
< 13 dBμV
|
|
扫描 (轨迹) 点数目
|
|
|
分析仪模式 (标准)
|
101到32 001
|
|
|
分析仪模式 (EMI)
|
101到200 001
|
|
|
接收机模式
|
最大4 000 000
|
|
|
实时分析仪 (可选)
|
801
|
|
全部的测量不确定度
|
连续波信号，电平低于参考电平0 dB到-70 dB，信噪比 (S/N)>20 dB，自动扫描时间，射频衰减10 dB、20 dB、30 dB、40 dB，预选器开启，频谱跨度/RBW <100，95%置信水平，+20 .C到+30 .C
|
|
|
9 kHz ≤ f < 3.6 GHz
|
0.47 dB
|
|
|
3.6 GHz ≤ f ≤ 7 GHz
|
0.59 dB
|
|
|
7 GHz ≤ f ≤ 13.6 GHz
|
1.01 dB
|
|
|
13.6 GHz ≤ f ≤ 26.5 GHz
|
1.34 dB
|
